[메이플 캘린더] Custom View로 장비 세부정보 UI에 스타포스를 달아보자

사용 의도

• 스타포스 UI는 아이템별로 배치해야 할 별의 위치, 개수, 심지어 별의 간격까지 다르며 이것을 정형화된 View로는 나타낼 수 없다고 판단하여 Custom View를 활용하기로 하였다.



학습 내용

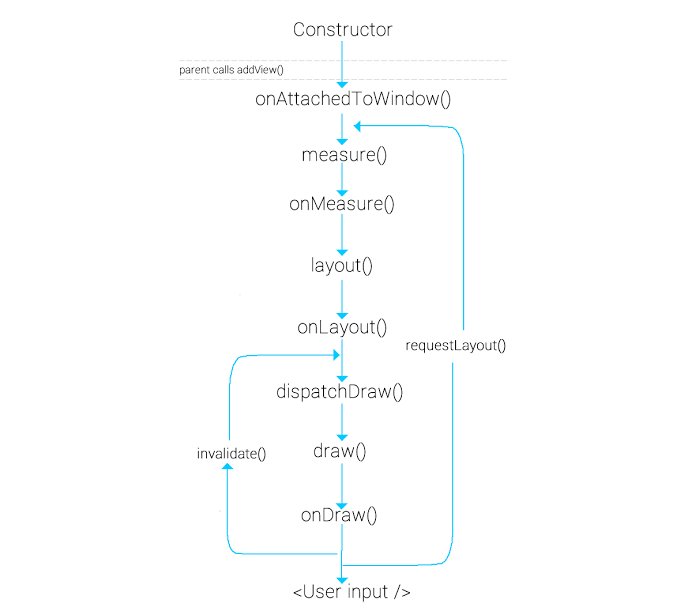

View의 생명주기



Custom View의 구현은 View의 크기를 측정하는 onMeasure(), View를 측정한 후 화면에 배치한 후 호출되는 onLayout(), View를 배치한 후 View에 무언가를 그리는 onDraw()로 순차적으로 이루어진다.

• onMeasure() : View의 크기를 확인하거나 ViewGroup인 경우 ViewGroup을 구성하는 Child View들을 통하여 width와 height를 결정한다.
  • onMeasure()는 특별히 return하는 값이 없으며, setMeasuredDimension()을 호출하여 width와 height를 명시적으로 결정한다.



• onLayout() : View를 측정한 후 화면에 배치한 뒤 호출된다.
  • ViewGroup은 이 단계에서 Child View의 위치를 배치할 수 있다.



• onDraw() : 매개변수로써 주어지는 Canvas와 Paint를 사용하여 필요한 내용을 그릴 수 있다.
  • Canvas : 그래픽 함수를 제공하는 클래스이며, draw() 메소드로 그림을 그리면 된다.
  • Paint : 그리기 위해 필요한 색상이나 투명도 등의 옵션을 결정하는 클래스이다.



적용 방법

스타포스 Custom View 구현을 위해 속성과 스타일을 정의한다.

<style name="Starforce" />

   <style name="Starforce.StarforceViewStyle">

   <item name="starWidth">14dp</item>

   <item name="starHeight">14dp</item>

</style>

   <style name="Starforce.StarforceItemViewStyle">

   <item name="starOnColor">@drawable/ic_starforce_yellow</item>

   <item name="starOffColor">@drawable/ic_starforce_none</item>

   <item name="starBlueColor">@drawable/ic_starforce_blue</item>

</style>

<declare-styleable name="StarforceView">

   <attr name="starforceViewStyle" format="reference" />

   <attr name="starforceItemViewStyle" format="reference" />

   <attr name="starWidth" format="dimension" />

   <attr name="starHeight" format="dimension" />

   <attr name="starOnColor" format="reference|integer" />

   <attr name="starOffColor" format="reference|integer" />

   <attr name="starBlueColor" format="reference|integer" />

</declare-styleable>

• 스타포스 구현에는 별의 너비와 높이, 그리고 별의 종류만 정의해두면 된다.



다음으로, 스타포스를 구성하는 별을 나타낼 View를 선언한다.

class StarforceItemView @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyleAttr: Int = R.attr.starforceItemViewStyle,
    defStyleRes: Int = R.style.Starforce_StarforceItemViewStyle,
    starType: Int = 0
) : View(ContextThemeWrapper(context, defStyleRes), attrs, defStyleAttr) {

    init {
        context.withStyledAttributes(attrs, R.styleable.StarforceView, defStyleAttr, defStyleRes) {
            when (starType) {
                0 -> {
                    setBackgroundResource(R.drawable.ic_starforce_none)
                }

                1 -> {
                    setBackgroundResource(R.drawable.ic_starforce_yellow)
                }

                2 -> {
                    setBackgroundResource(R.drawable.ic_starforce_blue)
                }
            }
        }
    }

    override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)

        Timber.d("Drawing Star")
    }
}

• 스타포스를 나타내는 별 이미지 말고는 필요하지 않기 때문에 별 이미지를 배경으로 지정하는 코드 말고는 필요하지 않다.



마지막으로 여러 개의 별 View를 구성할 ViewGroup을 구현한다.

class StarforceFirstRowView @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyleAttr: Int = R.attr.starforceViewStyle,
    defStyleRes: Int = R.style.Starforce_StarforceViewStyle
) : ViewGroup(context, attrs, defStyleAttr, defStyleRes) {

    private var _starWidth: Float = 0F
    private var _starHeight: Float = 0F
    private var _childCount: Float = 16F

    init {
        context.withStyledAttributes(attrs, R.styleable.StarforceView, defStyleAttr, defStyleRes) {
            _starWidth = getDimension(R.styleable.StarforceView_starWidth, 0F)
            _starHeight = getDimension(R.styleable.StarforceView_starHeight, 0F)
        }
    }

    override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
        val measuredWidth = paddingStart + paddingEnd + max(
            suggestedMinimumWidth,
            (_starWidth * _childCount).toInt()
        )
        val measuredHeight = paddingTop + paddingBottom + max(
            suggestedMinimumHeight,
            _starHeight.toInt()
        )
        setMeasuredDimension(measuredWidth, measuredHeight)
    }

    override fun onLayout(changed: Boolean, left: Int, top: Int, right: Int, bottom: Int) {
        val childWidth = ((width * 2) / (_childCount * 2)).toInt()

        var childLeft = 0
        for ((index, child) in children.withIndex()) {
            child.layout(
                childLeft,
                0,
                (childLeft + childWidth),
                height
            )
            childLeft += childWidth
            if ((index + 1) % 5 == 0) {
                childLeft += (childWidth / 2)
            }
        }
    }

    private fun setChildCount(firstMaxStarforceValue: Int) {
        _childCount = 0F
        if (firstMaxStarforceValue >= 6) {
            _childCount += 0.5F
        }
        if (firstMaxStarforceValue >= 11) {
            _childCount += 0.5F
        }
        _childCount += firstMaxStarforceValue.toFloat()
    }

    fun initStarforceView(
        starforceValue: Int,
        maxStarforceValue: Int,
        isStarforceScrollUsed: Boolean
    ) {
        val firstMaxStarforceValue = if (isStarforceScrollUsed) 15 else min(15, maxStarforceValue)
        setChildCount(firstMaxStarforceValue)
        val firstStarforceValue = min(15, starforceValue)

        requestLayout()

        for (starforce in 0 until firstStarforceValue) {
            addView(
                StarforceItemView(
                    context = context,
                    starType = if (isStarforceScrollUsed) 2 else 1
                )
            )
        }
        for (starforce in firstStarforceValue until firstMaxStarforceValue) {
            addView(
                StarforceItemView(
                    context = context
                )
            )
        }
    }
}

class StarforceSecondRowView @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyleAttr: Int = R.attr.starforceViewStyle,
    defStyleRes: Int = R.style.Starforce_StarforceViewStyle
) : ViewGroup(context, attrs, defStyleAttr, defStyleRes)  {

    private var _starWidth: Float = 0F
    private var _starHeight: Float = 0F
    private var _childCount: Float = 10.5F

    init {
        context.withStyledAttributes(attrs, R.styleable.StarforceView, defStyleAttr, defStyleRes) {
            _starWidth = getDimension(R.styleable.StarforceView_starWidth, 0F)
            _starHeight = getDimension(R.styleable.StarforceView_starHeight, 0F)
        }
    }

    override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {
        val measuredWidth = paddingStart + paddingEnd + max(
            suggestedMinimumWidth,
            (_starWidth * _childCount).toInt()
        )
        val measuredHeight = paddingTop + paddingBottom + max(
            suggestedMinimumHeight,
            _starHeight.toInt()
        )
        setMeasuredDimension(measuredWidth, measuredHeight)
    }

    override fun onLayout(changed: Boolean, left: Int, top: Int, right: Int, bottom: Int) {
        val childWidth = ((width * 2) / (_childCount * 2)).toInt()

        var childLeft = 0
        for ((index, child) in children.withIndex()) {
            child.layout(
                childLeft,
                0,
                (childLeft + childWidth),
                height
            )
            childLeft += childWidth
            if ((index + 1) % 5 == 0) {
                childLeft += (childWidth / 2)
            }
        }
    }

    private fun setChildCount(firstMaxStarforceValue: Int) {
        _childCount = 0F
        if (firstMaxStarforceValue >= 6) {
            _childCount += 0.5F
        }
        _childCount += firstMaxStarforceValue.toFloat()
    }

    fun initStarforceView(starforceValue: Int, maxStarforceValue: Int) {
        val firstMaxStarforceValue = min(10, maxStarforceValue - 15)
        setChildCount(firstMaxStarforceValue)
        val firstStarforceValue = min(10, starforceValue - 15)

        requestLayout()

        for (starforce in 0 until firstStarforceValue) {
            addView(
                StarforceItemView(
                    context = context,
                    starType = 1
                )
            )
        }
        for (starforce in firstStarforceValue until firstMaxStarforceValue) {
            addView(
                StarforceItemView(
                    context = context
                )
            )
        }
    }
}

• 먼저 필요한 별 View의 총합 개수에 따라 ViewGroup의 width를 다시 측정할 것이다.
  • childCount는 ViewGroup에 추가될 별 View의 개수를 값으로 가지는 변수이며, childCount의 값에 따라서 ViewGroup의 width가 정해진다.
  • 다만 5의 배수번째 별과 그 다음 별 간의 간격이 약간 존재한다. 이를 위해 ViewGroup의 width를 별 View의 width의 절반만큼 늘리기 위하여 childCount를 0.5만큼 더하였다.



• childCount를 초기화하였다면 requestLayout()을 호출하여 ViewGroup의 width와 height부터 다시 측정한다.
  • onMeasure()에서 ViewGroup의 width와 height를 측정한다.
    • width는 별 View의 width를 의미하는 starWidth와 별 View의 개수를 의미하는 childCount를 곱한 값이 되며, height는 별 View의 height가 된다.



• onLayout()에서는 ViewGroup에 포함될 자식 View들의 위치를 정한다.
  • 첫 번째 별 View의 left와 top은 ViewGroup의 left와 top과 일치하게 되며, 그 다음 별 View부터는 left는 별 View의 width만큼 증가하게 된다.
  • 여기서 5의 배수번째 별과 그 다음 별 간의 간격이 존재하기 때문에 그 다음 별의 left는 별 View의 width의 1.5배만큼 증가한다.



• StarforceFirstRowView는 15성까지를 나타내는 첫 번째 스타포스 ViewGroup이며, StarforceSecondRowView는 16성부터 25성까지를 나타내는 두 번째 스타포스 ViewGroup이다.
  • 2개의 ViewGroup으로 나눈 이유는, 두 ViewGroup에 포함될 별의 개수의 최댓값도 다르고 시작점도 다르기 때문에, onLayout() 단계에서 별 View의 위치를 측정하기가 까다롭다고 판단하였다.
  • 또한 어차피 15성 이하의 스타포스까지만 올릴 수 있는 아이템도 존재하기 때문에, ViewGroup을 2개로 분리하는 것이 낫다고 판단하였다.



<com.bodan.maplecalendar.presentation.views.equipment.StarforceFirstRowView
   android:id="@+id/starforce_first_item_equipment_detail"
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:visibility="@{vm.characterLastItemEquipment.isFirstStarforceVisible ? View.VISIBLE : View.GONE}"
   app:layout_constraintBottom_toTopOf="@id/starforce_second_item_equipment_detail"
   app:layout_constraintEnd_toStartOf="@id/gl_right_item_equipment_detail"
   app:layout_constraintStart_toEndOf="@id/gl_left_item_equipment_detail"
   app:layout_constraintTop_toBottomOf="@id/gl_top_item_equipment_detail" />

<com.bodan.maplecalendar.presentation.views.equipment.StarforceSecondRowView
   android:id="@+id/starforce_second_item_equipment_detail"
   android:layout_width="wrap_content"
   android:layout_height="wrap_content"
   android:layout_marginTop="6dp"
   android:layout_marginBottom="4dp"
   android:visibility="@{vm.characterLastItemEquipment.isSecondStarforceVisible ? View.VISIBLE : View.GONE}"
   app:layout_constraintBottom_toTopOf="@id/tv_soul_item_equipment_detail"
   app:layout_constraintEnd_toStartOf="@id/gl_right_item_equipment_detail"
   app:layout_constraintStart_toEndOf="@id/gl_left_item_equipment_detail"
   app:layout_constraintTop_toBottomOf="@id/starforce_first_item_equipment_detail" />

class ItemEquipmentDetailFragment : BaseDialogFragment<FragmentItemEquipmentDetailBinding>(R.layout.fragment_item_equipment_detail) {

    ...

    override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
        super.onViewCreated(view, savedInstanceState)

        ...

        initStarforce()

        ...
    }

    ...

    private fun initStarforce() {
        viewModel.characterLastItemEquipment.value?.let { itemEquipment ->
            if (itemEquipment.maxStarforceValue >= 1) {
                binding.starforceFirstItemEquipmentDetail.initStarforceView(
                    itemEquipment.itemStarforce.toInt(),
                    itemEquipment.maxStarforceValue,
                    itemEquipment.isStarforceScrollUsed
                )
            }
            if (itemEquipment.maxStarforceValue >= 16) {
                binding.starforceSecondItemEquipmentDetail.initStarforceView(
                    itemEquipment.itemStarforce.toInt(),
                    itemEquipment.maxStarforceValue
                )
            }
        }
    }
}

• 마지막으로 장비 세부정보 UI에 앞서 구현한 Custom ViewGroup 2개를 배치하고, Kotlin 내부에서 ViewGroup에서 정의한 initStarforceView() 함수를 호출하여 별 View를 ViewGroup에 추가한다.



결과



코드

GitHub - littlesam95/MapleCalendar: 🍄 메붕이들을 위한 이벤트 일정 알리미
